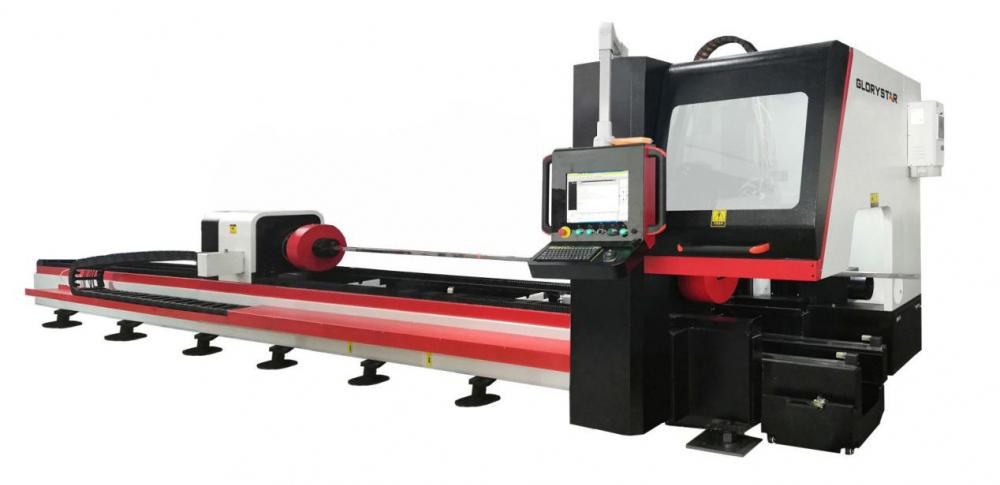

Mesin Laser Pemotong Tabung/ Pipa GS-TG

Laser Pemotong GS-TG

S-TG adalah mesin pemotong pipa dan tabung yang profesional. sangat cocok untuk semua jenis tabung, pipa and bentu tabung, termasuk tabung bundar, pipa kotak, tabung oval, besi siku, saluran balok, balok T dan bentuk tabung tidak teratur lainnya. Dibandingkan dengan mesin pemotong tabung tradisional, itu dapat meningkatkan efisiensi kerja dan mengurangi prosedur operasi manualdengan muatan otomatis fungsi opsioanal.

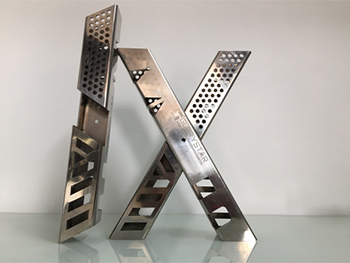

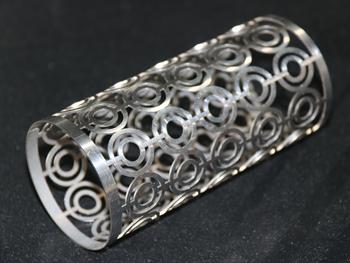

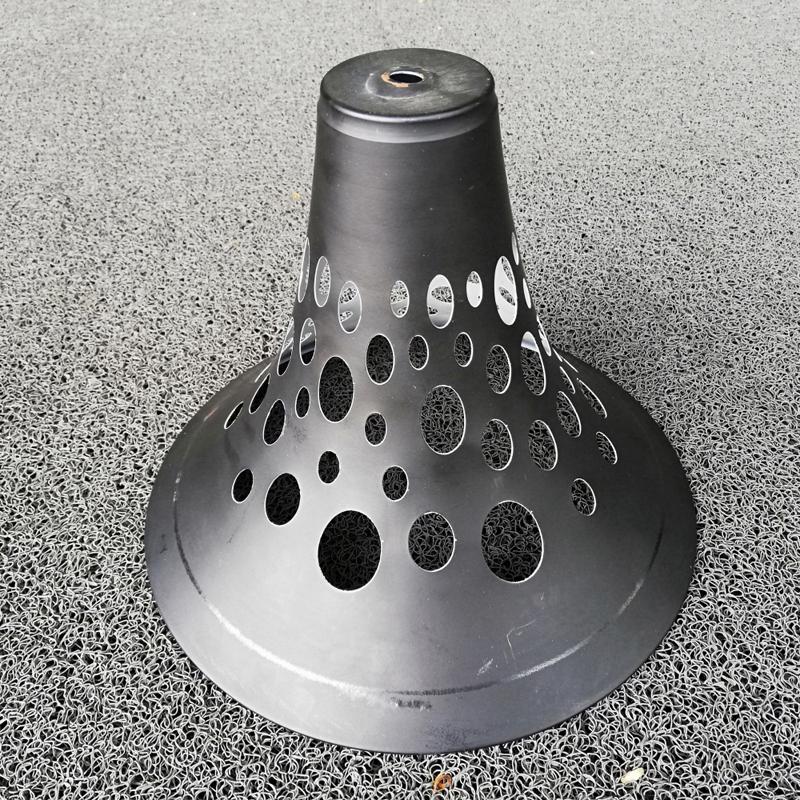

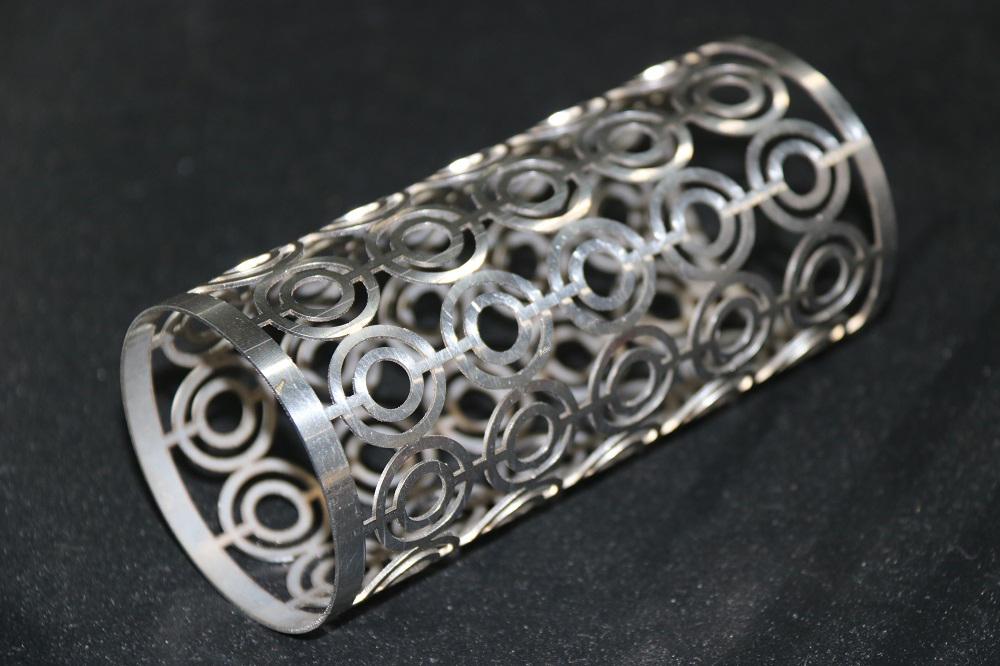

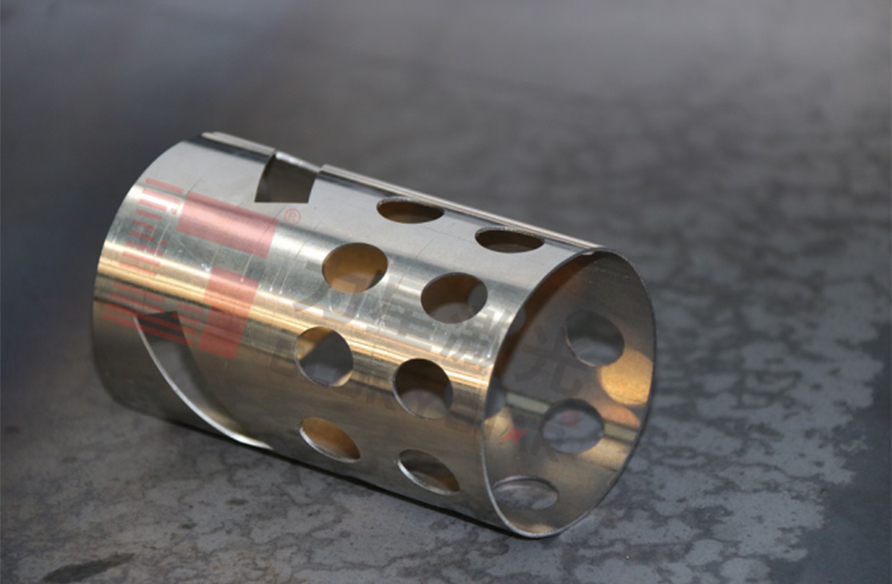

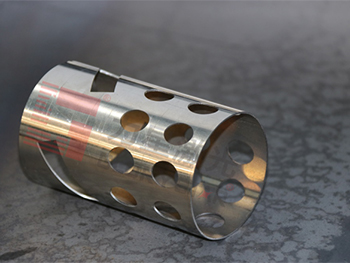

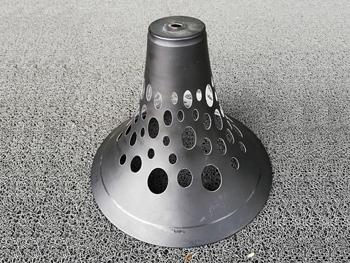

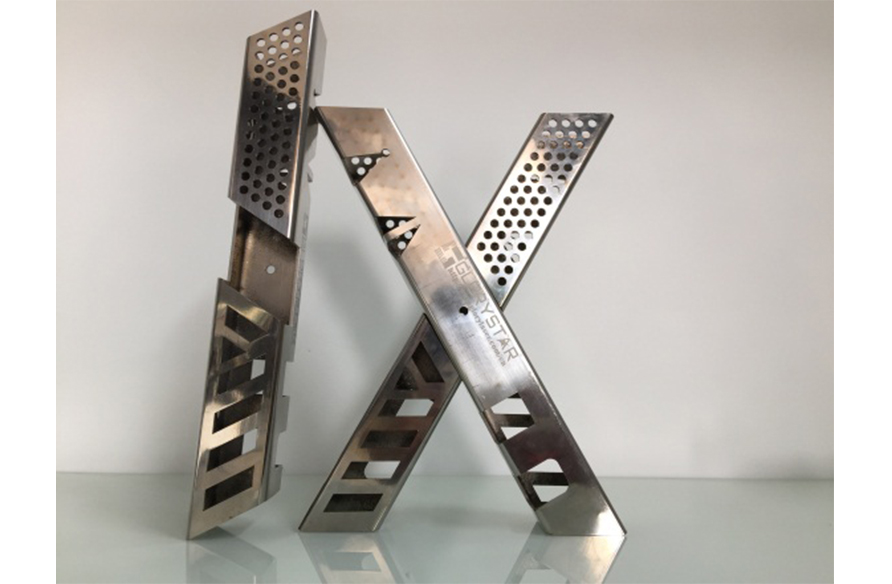

Sampel potongan
  • Laser Pemotong GS-TG
  • Laser Pemotong GS-TG
  • Laser Pemotong GS-TG
  • Laser Pemotong GS-TG
Fitur
  • Alat memuat material secara otomatis : untuk memastikan efisiensi kerjadan mengurangi biaya tenaga kerja.
  • dengan alat penahan otomatis ganda, lebih mudah untuk menjepit pipa dan kekuatan jepitan dapat disesuaikan sesuai dengan ketebalan dinding pipa.
  • panjang penggulung dapat digunakan untuk menjepit siku besi, balok h, balok baja U, dan tipe pipa lainnya.
  • Dengan tepi temuan otomatis dan fungsi terpusat, kualitas potongan yang baik agar bentuk material dapat dipastikan.
Spesifikasi
Model GS-6012TG GS-6022TG GS-6034TG
Format Proses (L/W) 6000mm x φ120-20mm 6000mm x □120-20mm Profil standar dengan lingkaran luar <φ120mm Profil standar dengan lingkaran luar <φ120mm 6000mm x φ220-20mm 6000mm x £220mm-20mm Profil standar dengan lingkaran luar <φ120mm 6000mm x φ340-20mm 6000mm x □240mm-20mm
Goresan sumbu X 500mm 500mm 500mm
Goresan sumbu Y 7000mm 7000mm 7000mm
Goresan sumbu Z 400mm 400mm 400mm
Sumbu W Rotasi tak terbatas (133RPM) Rotasi tak terbatas (100RPM) Rotasi tak terbatas (100RPM)
posisi kecepatan maks.sumbu X/Y 80m/mnt 60m/mnt 60m/mnt
Percepatan maks. sumbu  X/Y 1.0G 0.5G 0.3G
Keakuratan geometri posisi sumbu X/Y ≤0.1mm (Jarak Penuh) ≤0.05mm (Jarak Penuh) ≤0.05mm (Jarak Penuh)
Keakuratan posisi sumbu X/Y berulang - ulang ≤0.05mm ≤0.03mm ≤0.03mm
Berat tabung maks. 20Kg/M 20Kg/M 20Kg/M
Ukuran mesin (P x L x T ) 10380mmx2000mmx2500mm 10380mmx2000mmx2500mm 10380mmx2000mmx2500mm
Konfigurasi opsional:
  • Alat feeding (Proses memasukan material)otomatis penuh: meletakan tabung dengan spesifikasi yang sama pada coil belt (sabuk kumparan) akan secara otomatis memasukan bahan baku material. hal ini dapat meningkatkan efisiensi kerja dan dapat menghemat biaya tenaga kerja.
  • Alat bantu penerimaan: Ketika memotong suku cadang yang berbentuk panjang, alat bantu penerimaan secara otomatis akan memperluas tempat memasukan bahan baku untuk menahan tabung.
  • Alat Pemotong Zero-tailing (sejenis limbah) : ketika proses pemotongan memasuki tahap terakhirdari materialbagian depan alat penahan bergerak maju dan alat penahan rack (besi panjang bergerigi) juga bergerak maju untuk mengurangi limbah.
  • Meningkatkan paket perangkat lunak: melalui peningkatan paket perangkat lunak, kotak besi, siku besi, balok H, dan pemotong bentuk tabung lainnya tersedia.
